系統概述
本系統滿足IEC61850通訊規約，將配電站所的動力環境數據信息（環境信息、設備信息、安全信息等）集中采集后本地進行數據匯集及展示，也可通過有線或無線等方式，接入配電智能輔助系統終端平臺；后臺系統可進行信息匯總、分類、檢索、遠程監測，實現電力物聯網在電力系統中的應用。
本系統由若干個子系統組成，即：視頻監控系統、 安防系統、消防系統、環境在線監測系統、動力設備控制系統。
01.視頻監控系統：負責電力設備現場的各種設備運行情況、現場環境 通過遠程圖像直觀的顯示出來，確保配電房內設備的安全運行。實時錄像功能可保存一定時間的現場視頻，保證用戶對錄像進行回看。
02.安防系統：負責設備的安全防范。通過紅外傳感器對門、窗進行監視和入侵探測，以保障監控范圍內的建筑與設備的安全運行。
03.消防系統：負責對現場進行封閉控制，當產生火警信號時，消防報警系統啟動自動滅火裝置或火災隔離措施，同時把信號上傳至系統監控平臺，系統會立即顯示報警信息或者發出報警聲音，告知后臺監控人員。
04.環境監測系統：負責環境量的采集，主要由溫度監測、濕度監測、水位監測、局部放電監測、電纜頭溫度、變壓器溫度、SF6&氧氣體監測、臭氧監測、噪聲監測、煙霧監測等組成。如所監測項目超過警告閾值將聯動啟動相應設備，并在智能輔助系統監控平臺上立即顯示報警信息。
05.動力系統：對房間內燈具、鎖具、風機、空調等進行遠程管理，提高節能效率。
系統功能簡介
01. 具有遠程環境量信息，如溫濕度、噪聲監測等數據采集功能。
02. 具有歷史記錄、歷史數據查詢、信息匯總、分類、檢索功能。
03. 具有遠程控制燈具、門鎖、風機、除濕機、空調等功能。
04. 具有遠程主設備狀態，如局部放電、電纜頭溫度、主變壓器溫度等信息采集功能 。
05. 具有遠程監測紅外（位移感應器）功能。
06. 具有遠程監控電纜溝水位功能及超標報警功能。
07. 具有消防系統遠程聯動功能及報警功能。
08. 預留通訊接口，支持第三方系統接入集成。
09. 具有視頻遠程監控功能。
10. 兼容 IEC61850 協議、支持電口/光口上傳。
11. 模塊化設計，可根據實際要求增減監控模塊。

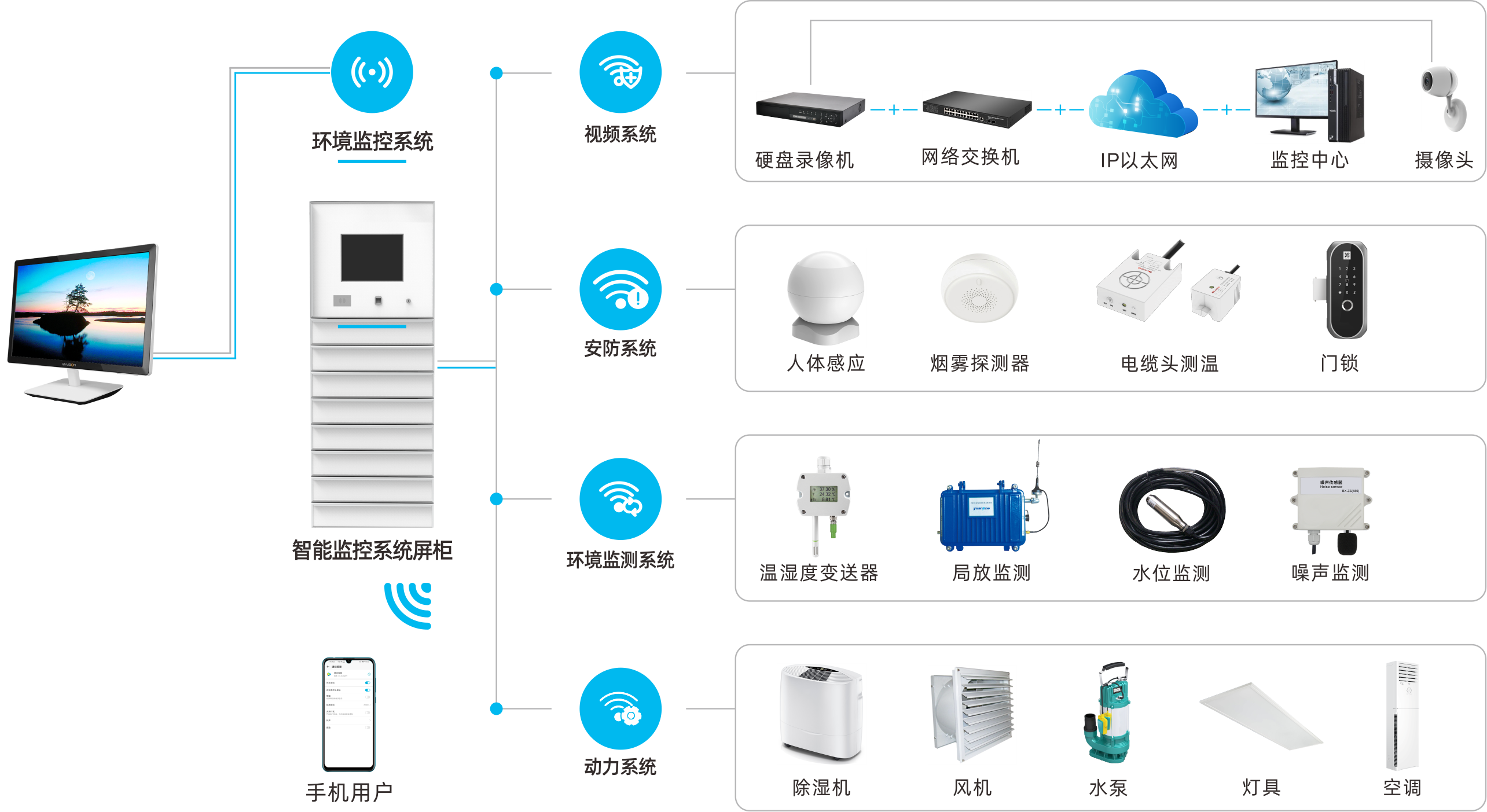

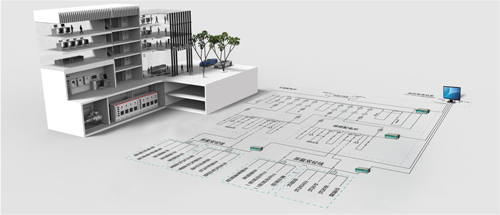

全功能系統拓撲圖

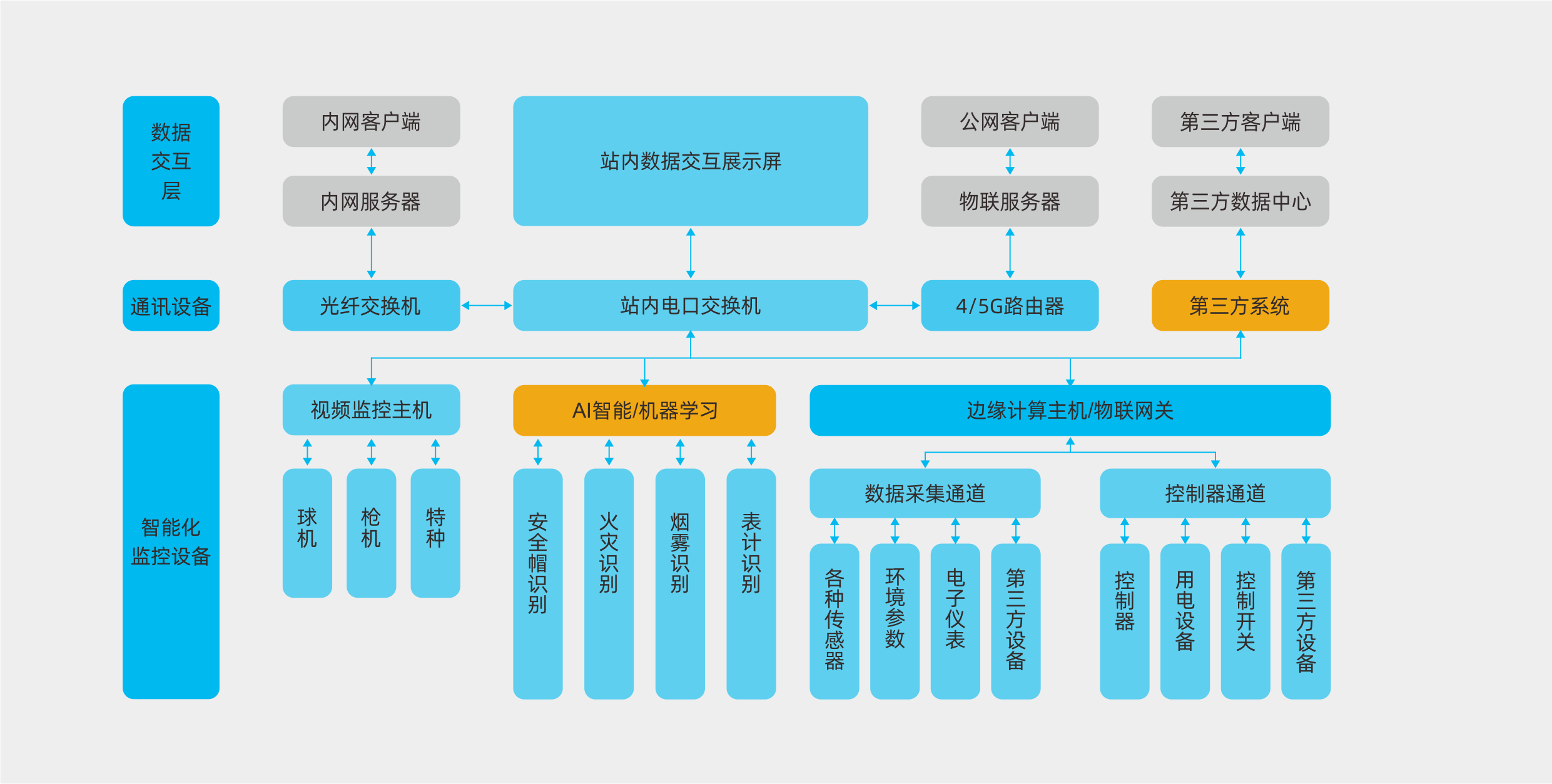

原理框架圖
系統設備功能簡介
主機內功能模塊
|
|
|
||
|
ASM-5000G 智能監控系統主機 |

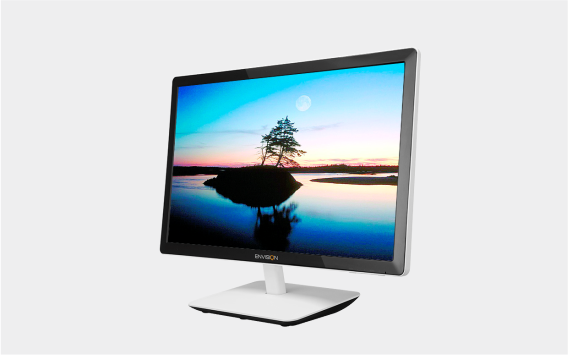

17 寸工控一體機 |

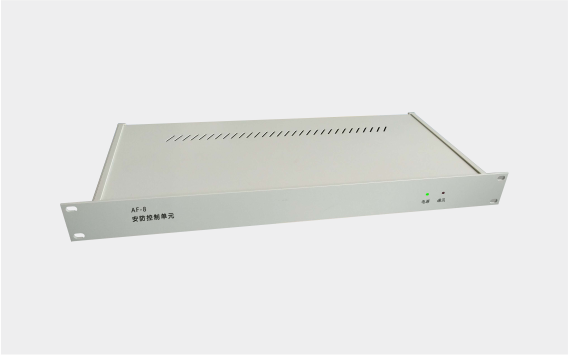

安防控制單元 |
||
|
型號：ASM-5000G 外形尺寸：484*88*190 LED液晶屏尺寸：10.1寸 工作電源：AC185-265V 采集通訊接口：RS485 & LORA 上傳通訊接口：TCP/IP，電口 通訊協議：DL/T860(IEC61850) 傳感器最大傳輸距離：1200m 功能：對各控制單元聯動控制及各變送器數據采集，同時對現場數據實時遠程上傳。 |
1）工業計算機 2）液晶監示器 分辨率：1024*768 紅外兩點觸摸屏 CPU：D525 1.8GHz 2G內存 內存：2G 320G 硬盤 系統：中文WIN7 32位 安裝方式：嵌入式 功能：將現場主機采集的數據信息和硬盤錄像機輸出的視頻流數據進行集中顯示，查看和控制等功能。 |
型號：AF-8 外形尺寸：標準1U 工作電源：DC12V 探測類型：紅外+感應 脈沖數調節：自動 外殼：全金屬抗電磁干擾 溫度補償：自動 通訊方式：RS485 & LORA 探測范圍：90°,14m*14m 功能：采集三鑒變送器狀態 |
||
|
|
|
||
|
空調控制單元 |
主變超溫報警模塊 |
消防控制單元 |
||
|
型號：KC-2G 外形尺寸：標準1U 工作電源：AC185-265V，50Hz 控制路數：2路 輸出觸點電流：≥ 10A 通訊方式：RS485 & LORA 功能：控制空調的工作狀態 |
型號：GK-4 外形尺寸：標準1U 工作電源：AC185-265V，50Hz 通訊方式：RS485 & LORA 采集路數：4 采功能：對主變溫度進行數據采集， 對超溫情況進行報警 |
型號：XF-8 外形尺寸：標準1U 工作電源：DC12V/DC24V 檢測方式：光電式 信號輸出：LED指示，接點，RS485 通訊方式：RS485 & LORA 復位方式：自動式 功能：對煙霧傳感器進行數據采集 |
||
|
|
|
||
|

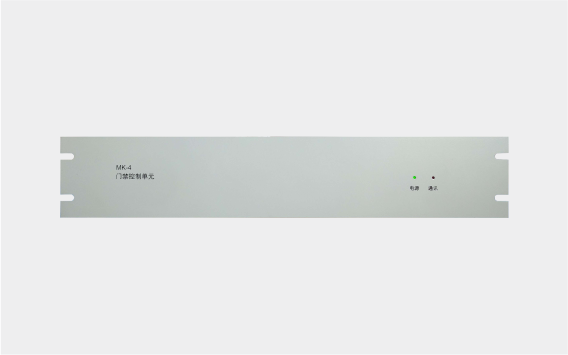

門禁控制單元 |
燈具控制單元 |
風機控制單元 |
||
|

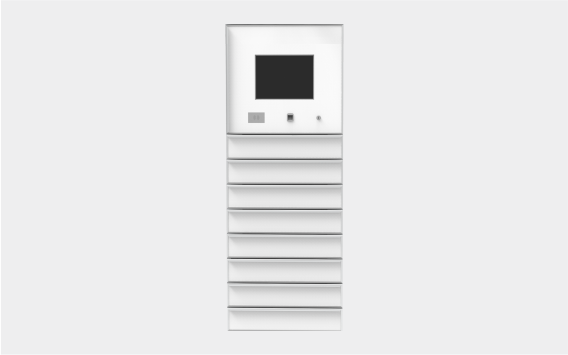

型號：MK-4 外形尺寸：標準2U 最大控制門數/控制器：≥4 通訊接口：RJ45 MTBF:≥44000h 最大系統容量：≥20000 人 讀卡方式：感應式 功能：具備授權開鎖功能 |
型號：DC-8G 外形尺寸：標準1U 工作電源：AC185-265V，50Hz 控制路數：不少于8路 輸出觸點電流：≥ 10A 通訊方式：RS485 & LORA 擴展控制：> 20A 功能：對燈具進行開啟關閉控制 |
型號：BC-8G 外形尺寸：標準1U 工作電源：AC185-265V，50Hz 控制路數：不少于8路 輸出觸點電流：≥ 10A 通訊方式：RS485 & LORA 擴展控制：> 20A 功能：對風機進行開啟關閉控制 |
||
|
|
|
||
|

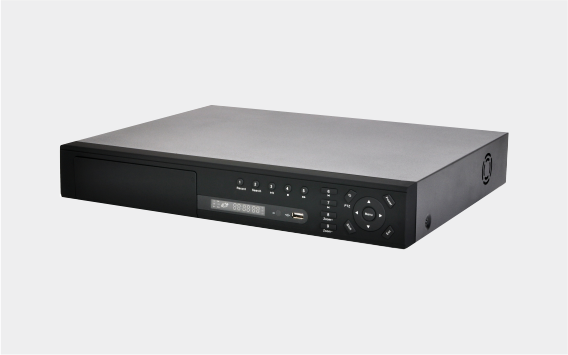

網絡硬盤錄像機 |

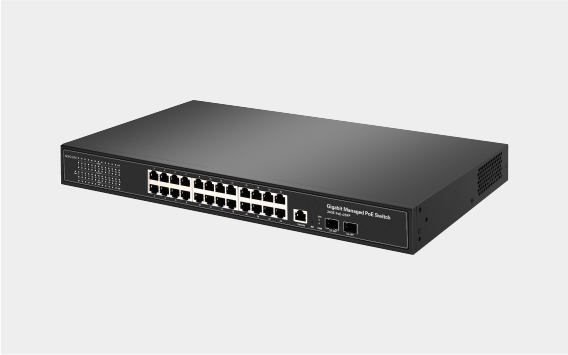

工業級交換機 |

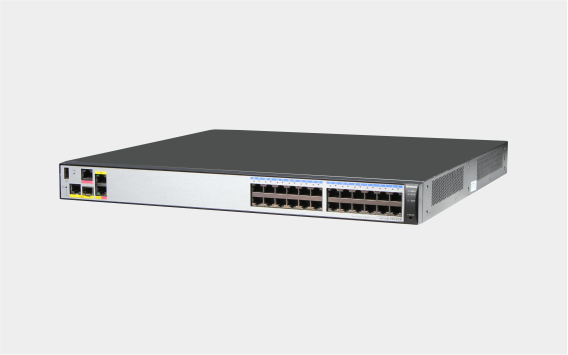

工業級路由器 |
||
|
配置視頻數據專用硬盤 錄像機：為雙網口，8 盤位 視頻數據專用硬盤：2T,SATA,可儲存視頻數據30天以上 功能：用于儲存就地監控視頻 |
1）電口工業級交換機 16電口，100Mbps傳輸，防雷等級四級 2）工業級局內網光口交換機，2光口，8電口，1000Mbps傳輸，防雷等級四級 功能：進行遠程網絡通訊使用 |
100Mbps傳輸，4個網絡接口 網絡標準：802.11b 802.11g 802.11n 寬帶VPN, 企業級路由，hh內置防火墻，支持VPN 功能：用于本地IP地址映射。 |
||
|
|
|
||
|

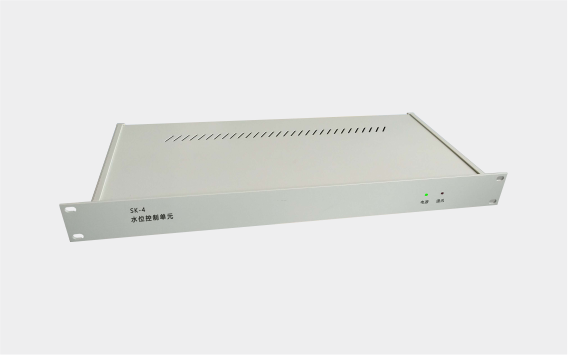

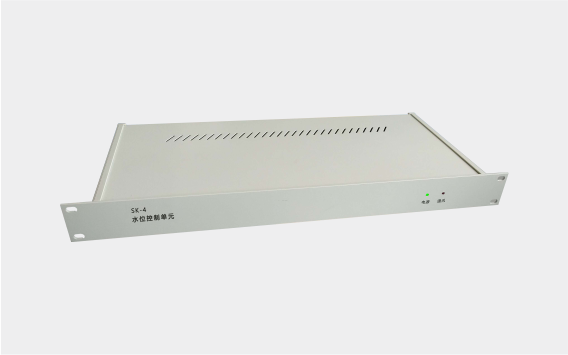

水位控制單元 |
綜合電源單元 |
標準屏柜 |
||
|
型號：SK-4 外形尺寸：標準1U 工作電源：AC185-265V，50Hz 水位輸入路數：≥4 水位輸入：4-20ma 水泵控制路數：≥4 輸出觸點電流：≥10A 通訊方式：RS485 & LORA 功能：水位采集和水泵控制 |
型號：ZD-2 外形尺寸：標準1U 工作電源：AC220V±15%,50Hz DC12V輸出路數/總功率：4路/100W DC24V輸出路數/總功率：4路/100W 功能：交直流電源的輸出和轉換 |
電力標準屏柜， 尺寸：2260*800*600mm |
||
|
||||
|

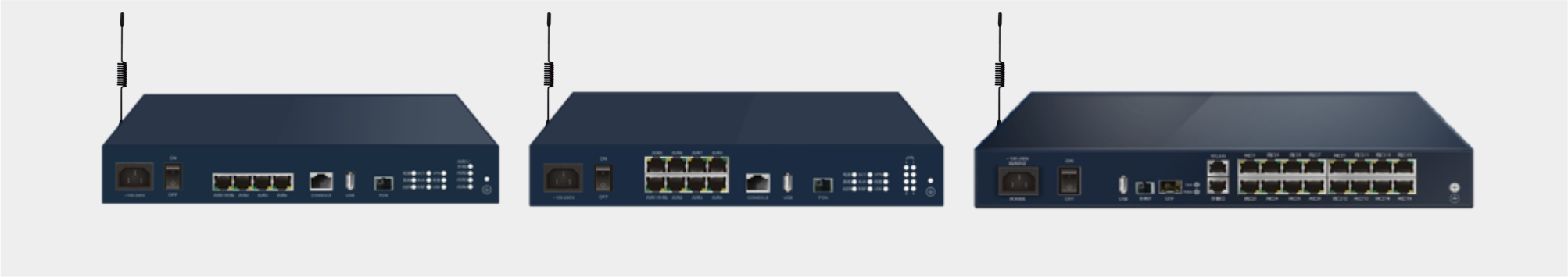

無線接入網關 |
||||
|
網關采用國產工業級嵌入式四核ARM-A57+GPU人工智能處理器、Linux操作系統，實現物聯網的邊緣智能視頻分析（1路4K高清或1080P全實時），可應用于各種復雜的深度神經網絡模型，低功耗至≤50 VA。同時實現了門禁控制、視監監控、無線傳輸、聯動報警等功能，優化了電力設備工作環境，確保了電力設備運行安全。 該智能網關集成了環境溫度、濕度、SF6、氧氣、臭氧、微顆粒濃度等環境量無線采集，根據站房環境要求，智能無線聯動空調、除濕、通風等設備，保證了環境無凝露、無有毒有害氣體、空氣潔凈、溫濕度適合設備運行；智能網關內置無線門禁控制，滿足對監控場所的出入口監控；智能網關內置報警狀態無線輸入和控制輸出，實現水浸、煙霧、紅外等報警量監測和風機、燈光等設備聯動。 |
||||
|
|
|
||
|

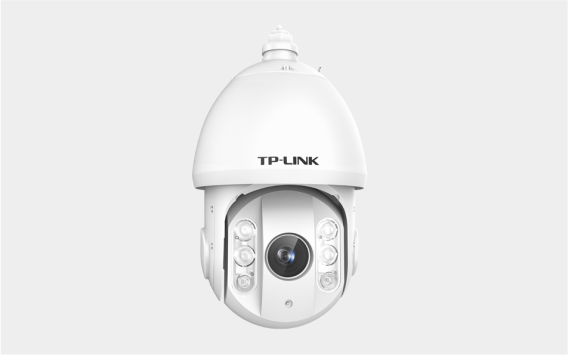

高清智能球機 |

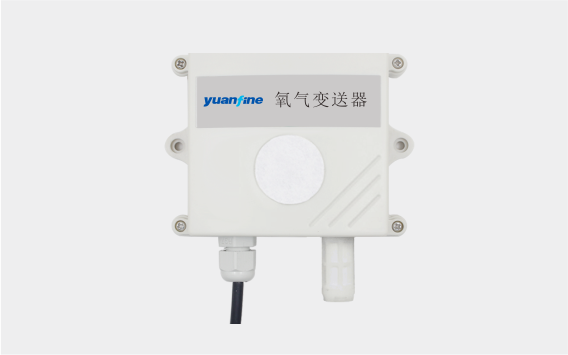

SF6 和氧氣變送器 |

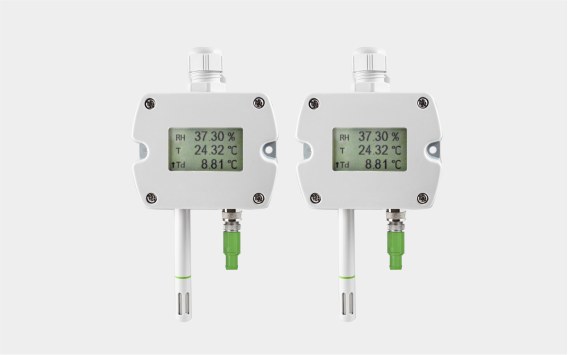

溫濕度變送器 |
||
|
有效距離：30m及以上 使用環境：-5-80攝氏度130萬像素 焦段：變焦 呈像顏色：彩色 感光面積：1/3英寸 分辨率：1280*960 紅外功能：紅外燈壽命3萬小時 旋轉云臺：精密電動驅動，精度偏差少于0.1度 防護等級：IP66 |
型號：ST-40 外形尺寸：180*110*50mm 工作電源：AC 185V-265V,50Hz SF6氣體泄漏檢測報警限：1000*10-6，誤差<5% 氧氣濃度檢測范圍：1.0-25.0%，誤差<5% 缺氧報警限：18% 通訊方式：RS485 & LORA 功能：對周圍環境的SF6和氧氣的濃度測量 |
型號：TH-3Y 外形尺寸：86系列 工作電源：DC12V 溫度測量范圍：-20℃- +100℃ 濕度測量范圍：0%RH-100%RH 數據傳輸距離：≥1200m 環境濕度：10%RH-95%RH 響應時間：≥15S 溫度測量精度：±0.5℃ |
||
|
|
|
||
|

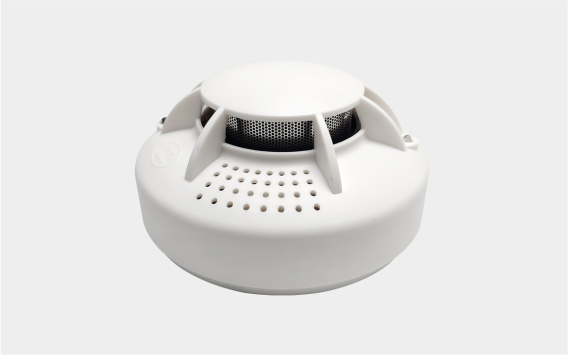

煙霧變送器 |

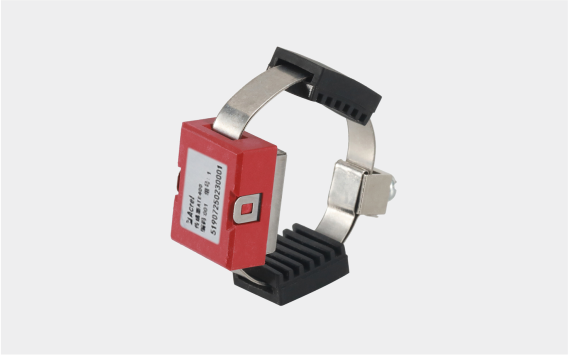

電纜頭溫度傳感器 |

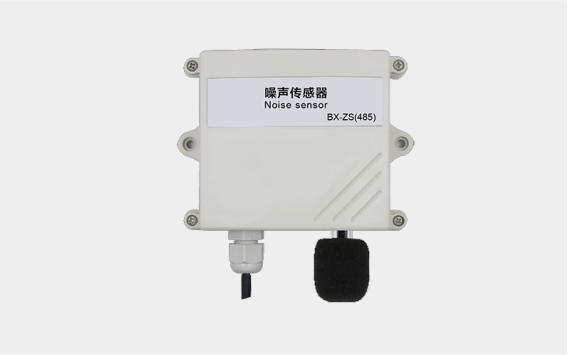

噪聲傳感器 |
||
|
工作電源：12VDC 通訊方式:RS485 或開關量 報警濃度：0.65~15.5%FT 通訊方式：RS485 & LORA 功能：對周圍環境的煙霧狀態進行監測 |
型號：CW100 工作電源：DC12V 測量范圍：40~120攝氏度 檢測精度：2攝氏度 通訊方式：RS485 & LORA |
型號：ZS100 工作電源：DC12V 測量范圍：0-120DB 檢測精度：5DB 通訊方式：RS485 & LORA |
||
|
|
|
||
|

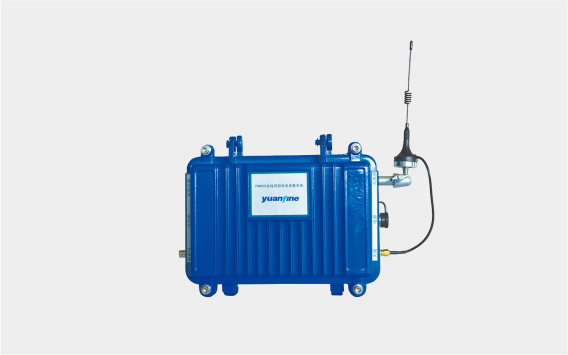

局放傳感器 |

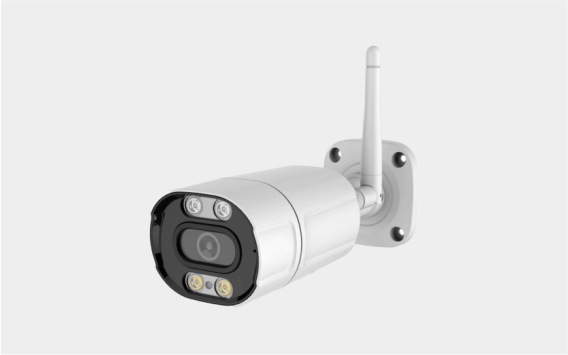

高清槍機或球機 |

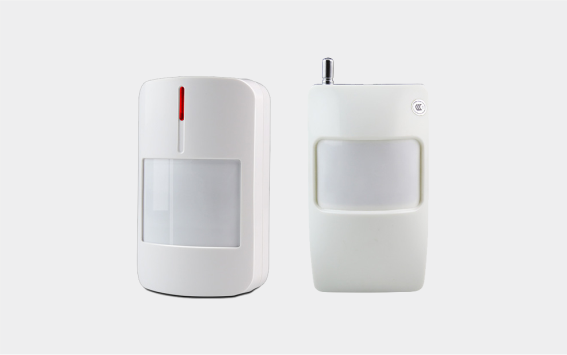

三鑒防盜變送器 |
||
|
型號：JF100 工作電源：DC12V 測量范圍：半徑20m 檢測帶寬: 300MHz～2000MHz 檢測精度：5PC 通訊方式：RS485 & LORA |
焦距：4mm，130萬像素 使用環境：-5-80 攝氏度 分辨率：720P3 紅外功能：30m4 感光面積：1/3"COMS超低照度 ICR5 防護等級：IP66 |
紅外檢測模塊+微波檢測模塊+微電腦處理器 工作電源：12VDC 探測距離：6~8m 通訊方式：RS485 & LORA 功能：對進出人員狀態進行監測 |
||
|
|
|||
|

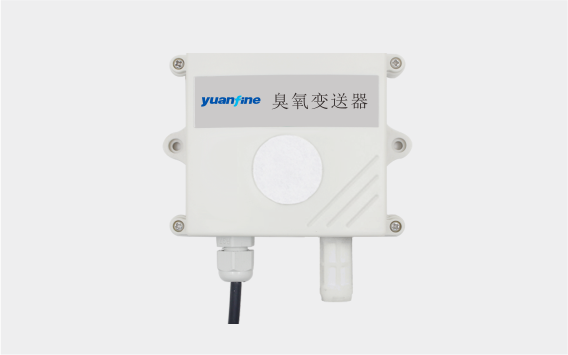

臭氧變送器 |

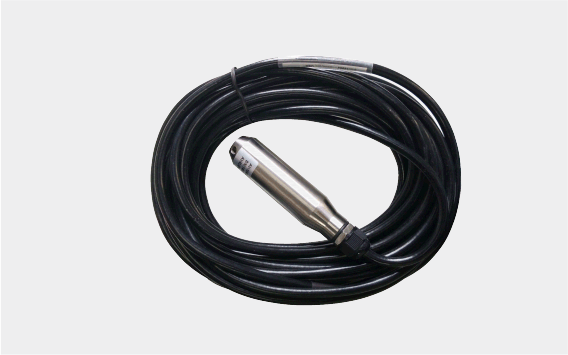

BPY-800 水位監測器 |
|||
|
型號：HC100 工作電源：DC12V 通訊方式：RS485 測量范圍：0-1PPM 檢測精度：0.001PPM 報警閾值：0.15PPM 通訊方式：RS485 & LORA |
電源：AC220V 量程：0-300CM 水泵控制信號容量：AC380V，25A 功能：對電纜溝以及積水坑進行水位監測 |
|||
